一、设备
型号 |
设备名称 |
|
HG-FS (9A/12A/14A/16A/18A/20A/24A) |
复合暖边条成型机 |
|
备注:1. 含增值税发票,包装费,运费及保险费
2. 具体型号根据客户选择的成条尺寸确定,一套设备可选择一个尺寸
伊索雷特暖边条介绍https://www.hgcx.cn/index.php?p=wen_show&id=332&c_id=4&lanmu=10
二、设备介绍

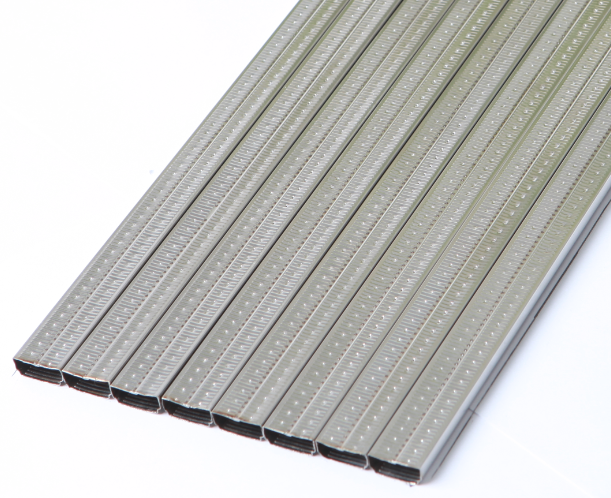

不锈钢暖边条成型机是大连华工创新科技股份有限公司的科研团队经过尽三年的时间,对超薄不锈钢板进行精密滚压成型的研究、实验和小批量试生产过程,成功的开发出了不锈钢暖边条的整条加工生产设备。该设备经过严格的试验和测试能够完全满足稳定的长时间、连续、批量的用超薄不锈钢带生产加工出中空玻璃使用的不锈钢暖边条,并能够确保成形的暖边条截面的几何尺寸均匀、完美。
三、功能介绍
1、自动开卷:双盘双轴180度换向,快速更换暖边条不锈钢带开卷机

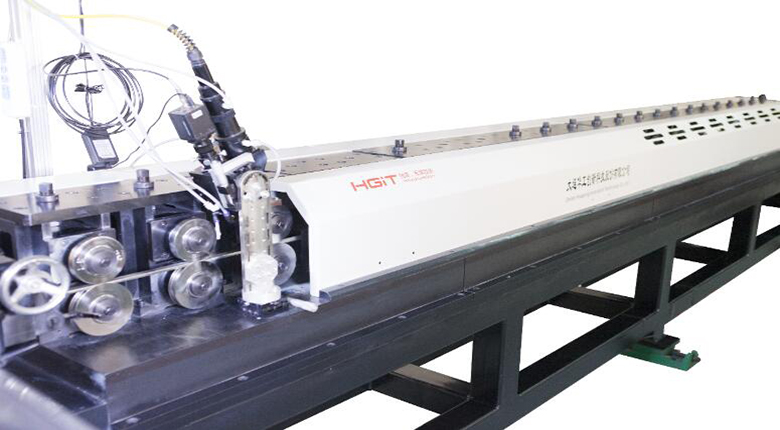

2、滚压成型机:超薄不锈钢带(0.12-0.15mm)滚压成型主机,由20多组精密
滚压轮组成,采用伺服电机驱动,链式传动,速度任意可调,运行平稳可靠
3、整形机:整形机具有三维整形功能,可以对滚压成型的暖边条进行多角度校准、校直。具有自主知识产权。
4、高频激光点焊机:脉冲高频激光点焊机,点焊滚压成型的不锈钢暖边条,焊点牢固,焊距均匀美观
5、飞切锯:高速、同步、定尺切割动态下成型的暖边条
四、技术参数
项目 |
参数 |
型号 |
HG-FS |
截面尺寸 |
15.5mm×6.5mm (for 16A) |
加工速度 |
0-- 12000mm/min |
焊点尺寸 |
0.5-1mm |
焊点间距 |
1-2mm |
主机功率 |
5KW |
整机功率 |
30KW (一套激光机) |
电压 |
380V |
频率 |
50Hz |
整机外形尺寸 |
15000mmx1000mm (不含激光机) |
占地面积 |
14m×2.5m |
备注:1、每一套机器只能加工一种规格形状的不锈钢暖边条
2、加工速度主要取决于激光点焊机的速度、点间距、激光机数量
